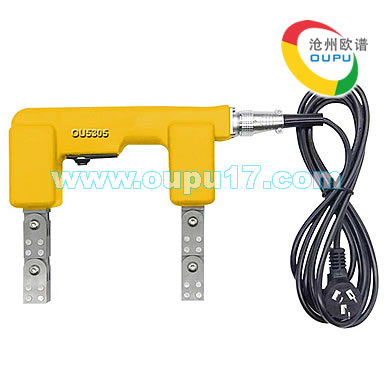

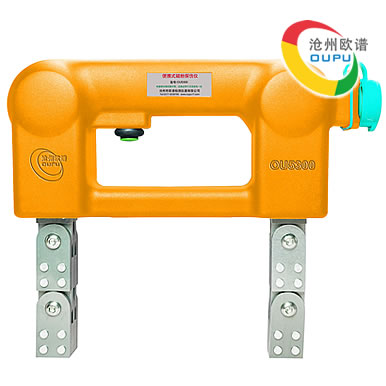

OU5300钢结构探伤仪

一、产品简介

OU5300系列微型磁轭探伤仪，是利用磁轭对铁磁性材料制成的工件进行磁化的轻便微型磁粉探伤设备，能对各种零件磁化，适用于油田、造船、内燃机配件、煤矿、机械、标准件、油泵油嘴、飞机制造、汽车另件、造桥、化工、锅炉压力容器、铁路等行业产品，因锻压、淬火、焊接、疲劳等引起的表面及近表面缺陷，如链杆、曲轴、轴承、高强度螺栓、弹簧、锻件、石化管件、阀门、叶片、齿轮、轧辊、锚链以及焊缝等几何形状复杂工件的探伤。

OU5300系列微型磁轭探伤仪有交流、直流、交直流两用磁粉探伤仪，直流供电电源为可充电池，适用于野外无电源现场操作以及高压不能进入的容器、桥梁、管道等现场操作，一次充电连续工作时间可达6小时以上。交流供电电源采用~220V电源直接输入，无需其他仪器配套，操作方便、简单、重量轻、便于携带，因而该仪器得到广泛使用。


二、产品特点

1. 体积小巧，重量轻；
2. 一体式成型，手感舒适；
3. 专用工作腰包，可携带磁化电源、磁悬液、反差剂等；
4. 三种供电模式可自由选择；
- 单相交流电源供电；
- 交流磁化电源供电；
- 直流磁化电源供电；

三、技术参数

型 号	OU5300-1	OU5300-2	OU5300-3
工作方式	交流	交流、直流	交流、直流逆变交流
电源	AC220V 50HZ	AC220V 50HZ	AC220V 50HZ
工作电流	AC 2.2A	AC 2.2A / DC 1.5A	AC 2.2A
充电电源	-	220V 50HZ	220V 50HZ
充电时间	-	3h	3h
电池使用时间	-	4-6小时 (AC) / 8h (DC)	4-6小时 (AC)
工作间隙时间	1秒开，2秒关	1秒开，2秒关	1秒开，2秒关
暂载率	50%	50%	50%
磁化极距	0～220mm	0～220mm	0～220mm
提升力	AC>6.0Kg	AC>6.0Kg、DC>22.2Kg	AC>6.0Kg、DC>22.2Kg
重量	探头2Kg	探头2Kg、电池包0.6Kg	探头2Kg、电池包1.0Kg
外形尺寸    mm	探头 200×50×140	探头 200×50×140 电池包 160×100×70 充电器 80×60×40	探头 200×50×140、      电池包 160×100×70      充电器 80×60×40
标准配置	探头 1台、电源线 1根、 包装箱 1只、随机资料 1份	探头 1台、直流磁化电源1个、 电源线 1根、充电器1只 包装箱 1只、随机资料 1份	探头 1台、交流磁化电源1个、 电源线 1根、充电器1只 包装箱 1只、随机资料 1份
可选配置	白光灯/黑光灯	白光灯/黑光灯/电池	白光灯/黑光灯/电池

四、维护及注意事项：

1、充电器充电时指示灯为红色，电池充满时由红色变为绿灯。每次充电时间不超过15小时，充电完毕后应将充电器插头拔下。
2、蓄电池欠压时，尽快对其进行充电，以保护蓄电池有良好的蓄电性能。
3、仪器长时间不用时，应隔2~3个月对蓄电池进行充电一次，以免影响蓄电池使用寿命及连续工作时间。
4、探头工作时，每次通电时间一般为2～3秒，最长不超过5秒，间隔时间3～5秒。
5、磁悬液使用水剂时，应加入适量防锈剂。
6、探头使用前，活动关节处加入适量润滑剂，使用完应将探头及活动关节上的水油磁粉等擦净，并涂上防锈油。
7、采用交流探伤时，插入电源必须符合仪器注明电源，并有良好的接地。
8、使用时，探头的移动应在松开探头开关下进行，以免开路工作而造成仪器发热。
9、探伤仪长时间通电工作，如有明显发热情况，应适当休息后再投入使用。
10、不要盲目使用，不要接近高温的地方。不要在雨中工作，喷洒磁悬液切勿喷到开关、插头座上。
